Reverzibilis szívizom-perfúziós
defektus
MIBI-vel készült vizsgálatpár képei.
A felső sorban mindig a terheléses, alatta a megfelelő
nyugalmi képek láthatók.

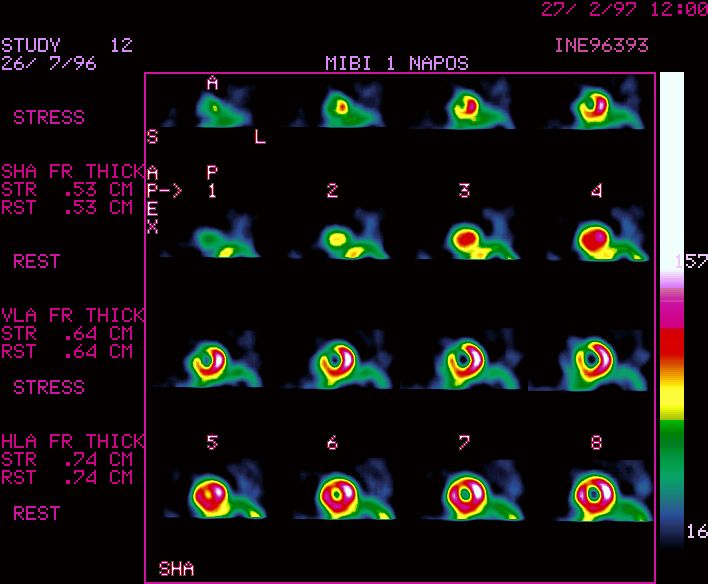

Rövid tengelyi (a bal kamra hossztengelyére merőleges)
metszetek: 1-8
A metszetek számozása a csúcstól kezdődik.

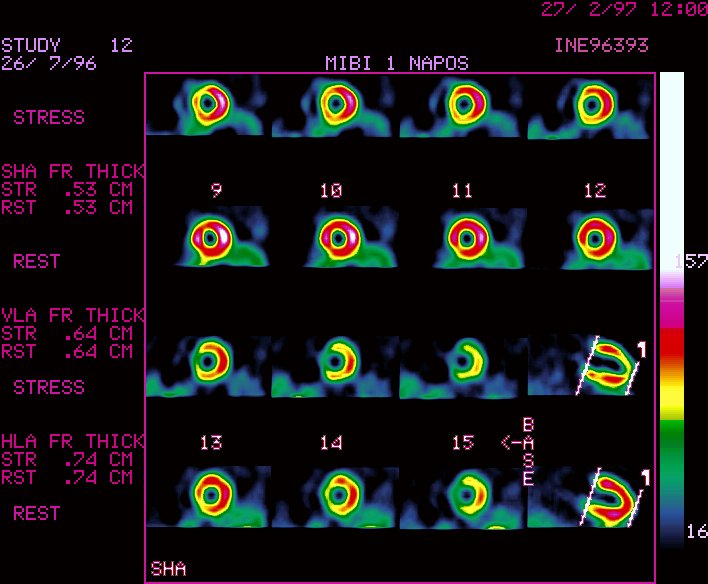

Rövid tengelyi metszetek: 9-15
A jobb alsó sarokban levő kép mutatja a metszetek
irányát.
Vízszintes hosszú tengelyi metszetek
A terheléses képeken csökkent aktivitással
ábrázolódik az antero-septalis terület.
Ugyanez a nyugalmi képeken teljesen normálisan ábrázolódott.

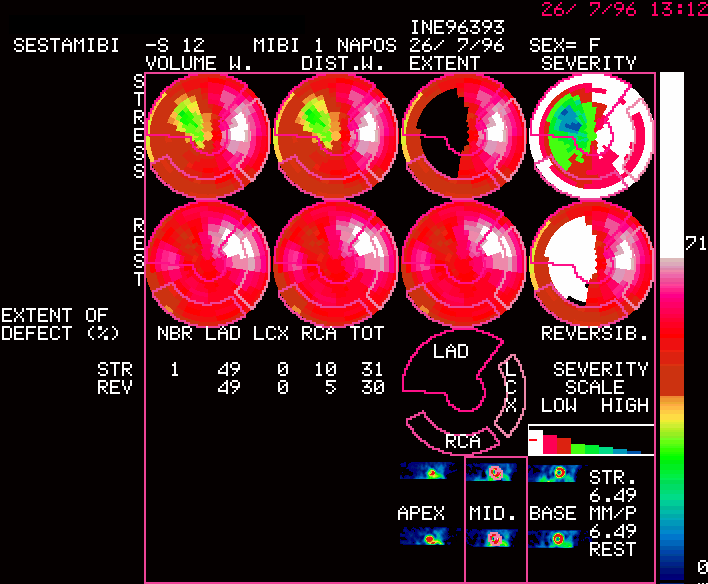

"Ökörszem" kijelzés (poláris
térkép)
A hanyatt fekvő beteg szívére a szívcsúcs
irányából nézünk (mint a Föld
térképe a déli sark felől). A felső
sor a terheléses, az alsó a nyugalmi vizsgálatból
készült.
- Az első két oszlop egyszerűen az aktivitás-eloszlást
mutatja, térfogat- illetve távolság-helyesen.
- A harmadik oszlopban befeketítve látjuk a normális
betegcsoport adataival összehasonlítva szignifikánsan
kóros területeket.
- A jobb felső kép a terheléses defektus
súlyosságát mutatja színkódolva.
- A jobb alsó képen fehér szín jelzi
azt a területet, ahol a nyugalmi vizsgálat szignifikánsan
jobb perfúziót mutatott a terhelésesnél,
vagyis ahol a perfúzió-defektus reverzibilisnek
bizonyult.
Vélemény: A vizsgálat ischaemiát jelez
a LAD ellátási területének megfelelően.
